Dimensionamento strutturale della fondazione e palificata di contenimento scavo su progetto architettonico dello Studio Tecnico Associato Maiani e Zannoni di San ni eMarino (R.S.M.).

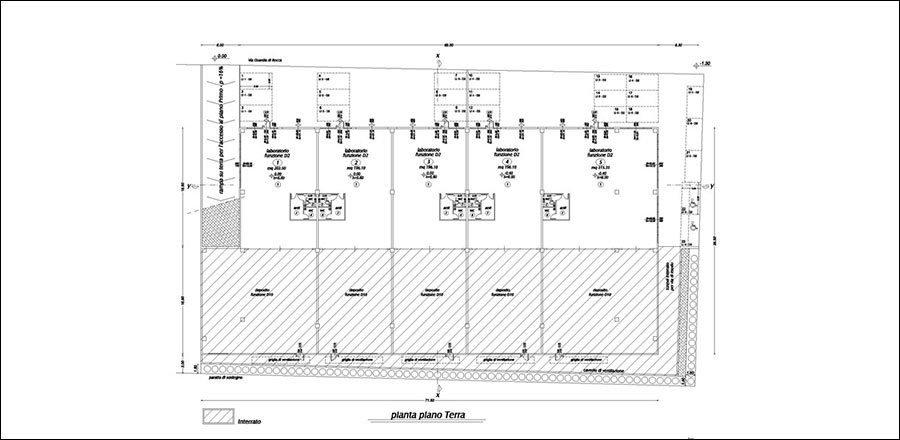

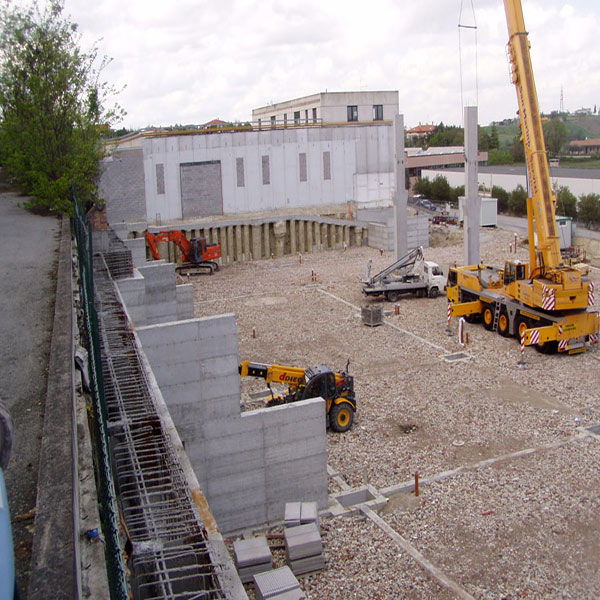

DATI TECNICI: l’intervento riguarda il dimensionamento delle fondazioni di un edificio prefabbricato costituito da quattro piani fuori terra, privo di interrato e con un’impronta di piano massima pari a 2.900 mq.

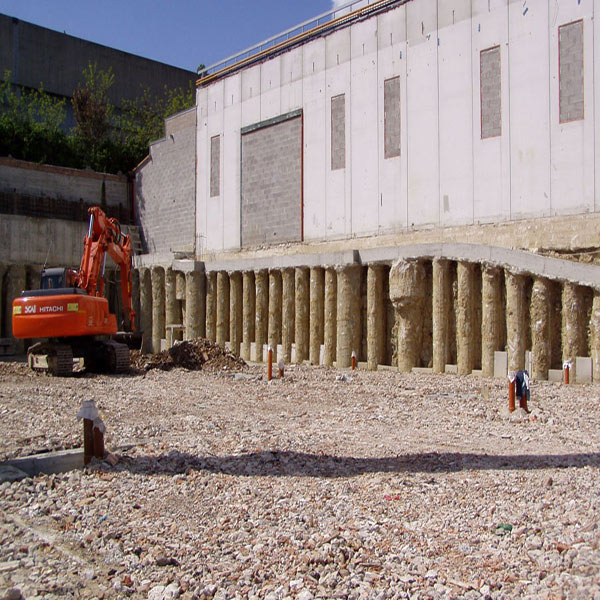

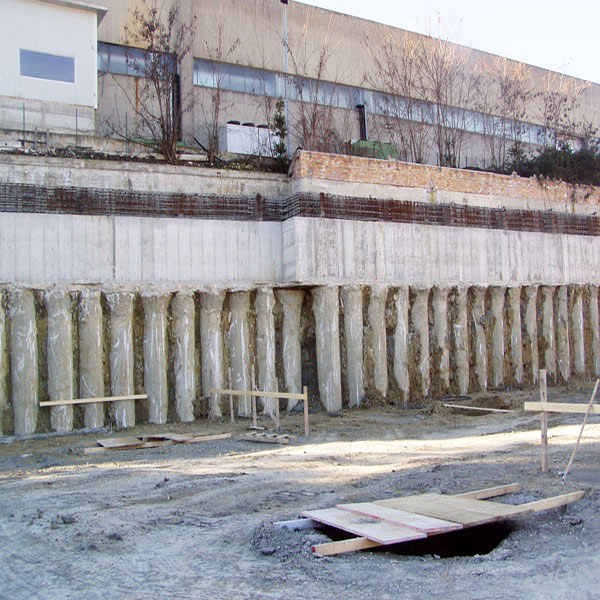

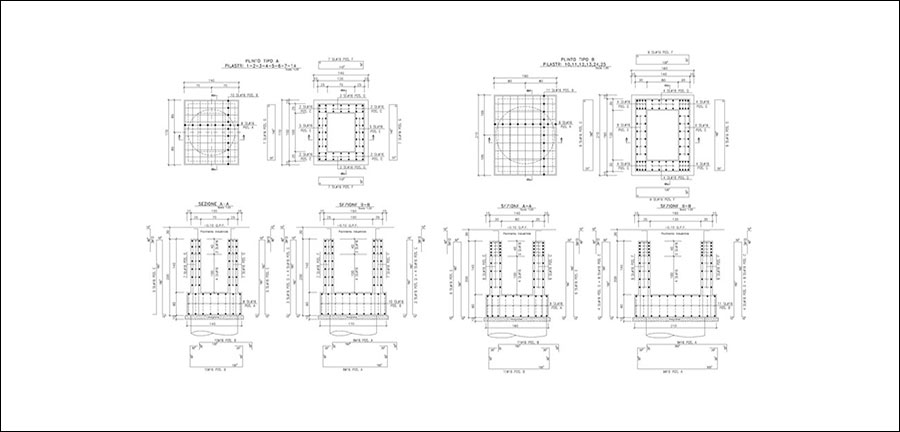

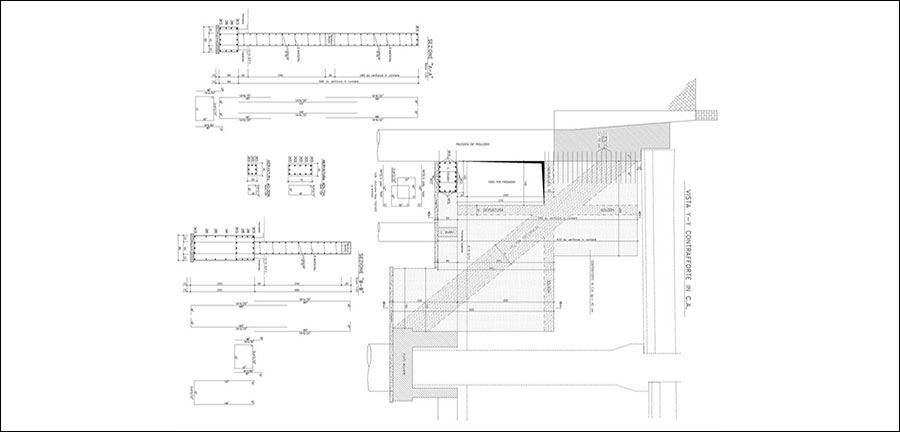

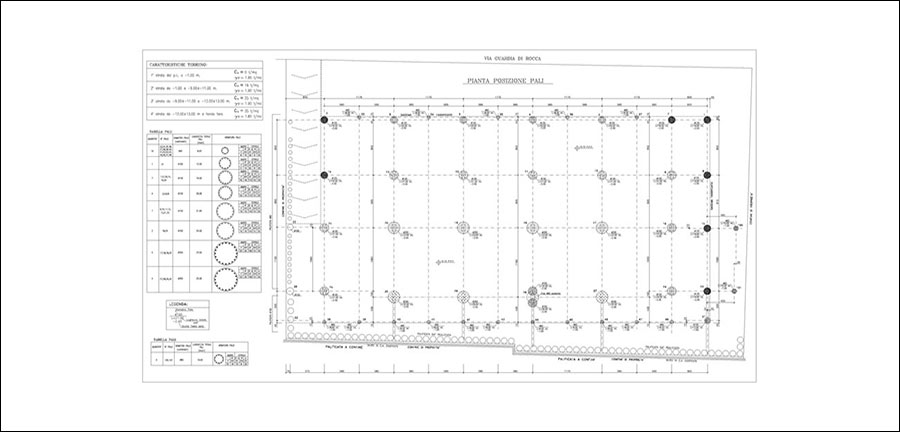

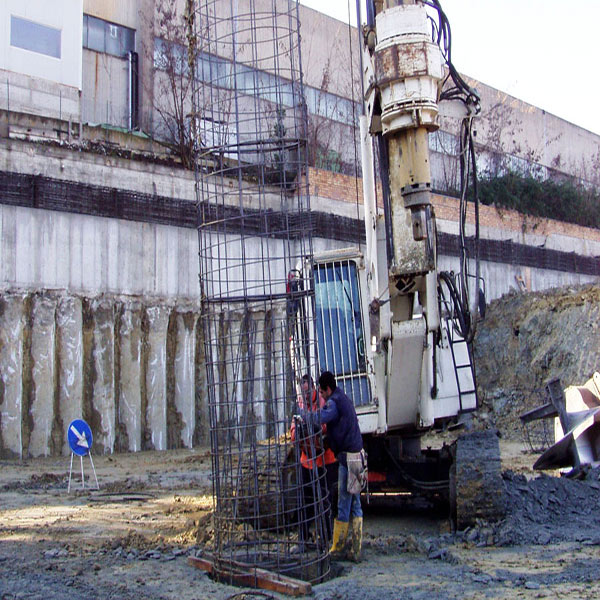

CARATTERISTICHE DELL’INTERVENTO: fondazioni realizzate con plinti a bicchiere su monopalo di dimensione e lunghezza variabile a seconda del carico trasmesso dal fabbricato (diametro massimo pali f 200 cm, lunghezza massima pali 25 ml.). Palificata di contenimento realizzata con pali f 100 cm, lunghezza 12 ml. ad un interasse di 1,20 ml.. Per impedire alla palificata di muoversi, a scavo realizzato (altezza sbanco pari a 7 ml.), sono previsti cinque contrafforti in c.a. a contrasto.
